灰熔性测定仪的结构与安装

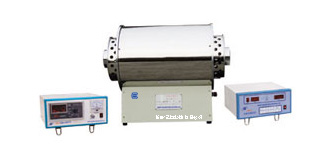

　　智能灰熔点测定仪是测定灰熔点特性的专用仪器。本仪器采用硅碳管作为加热元件。本仪器采用国家标准GB/T219-1996及国际标准ISO540，为分体式结构，具有温控准确、操作简单、体积小、重量轻、耗电少等优点，取代了以往使用的高温炉炭颗粒。该仪器由硅碳管高温炉和温控器组成。硅碳管采用单螺纹式，尺寸φ80/70×500/100，电阻(室温)5~7ω。控温器温度范围从室温到1600℃，配备WRP-130铂铑铂热电偶，精度1级。

　　1、将灰熔性测定仪放置在坚固的试验平台上，仪器外壳须可靠接地。

　　2、拆下高温炉两端的炉外档板。

　　3、将硅碳管小心插入刚玉外套管内，再将刚玉内套管插入硅碳管内，并在硅碳管和内、外套管之间的两头垫上少量轻质耐火砖碎片或专用垫圈。

　　4、在硅碳管的喷铝部位装上电ji，接上导线，导线的另一端从散热罩的一个孔中穿出，接到温度控制器的“负载”接线柱上。

　　5、将石棉板垫位置调整好，再把炉外档板装在散热罩支柱上。

　　6、将热电偶插入刚玉内套管内，热电偶线接到温度控制器的“热电偶”接线柱上，接线时注意＋、－级性不要接反。

　　7、将电源线接到温度控制器的“电源”接线柱上。

　　使用方法

　　1、高温带测定：仪器安装好后，须测量其高温带，以确定试样放置位置。

　　2、灰的制备以及灰锥的制作按GB/T219－2007第8.1～8.2条的要求进行，试样形状及尺寸要符合第7.1条的规定。

　　3、试样放置：先在刚玉舟里放置控制气氛用的物质，如木炭、无烟煤、石墨等，然后将试样放置于灰锥托板上，再将灰锥托板放置于刚玉舟之槽中。

　　4、试验气氛及其控制和测定手续分别按GB/T219－1996第7.2条和第9条的规定进行。其中，升温速度的控制是通过旋转控制器电流表下方的“电流调节”旋纽来实现的，顺时针旋转电流变大，升温速度加快，逆时针旋转电流变小，升温速度变慢。

　　注意事项

　　1、仪器应放置在干燥、通风的地方，仪器外壳须可靠接地。

　　2、在安装或拆卸高温炉时应特别小心，勿使炉体强烈振动，注意不要损坏硅碳管。

　　3、炉内严禁通入氯气，也不能在炉内处理水分较高的物质。在用无烟煤控制气体成分时，勿用硫分过高的无烟煤。

　　4、仪器使用电流不要超过23A。
