煤炭化验设备煤的可磨性指数测定方法

方法提要

    将一定粒度范围和质量的煤样，经哈氏可磨性测定仪研磨后在规定的条件下筛分，称量筛上煤样的质量。由研磨前的煤样量减去筛上煤样质量得到筛下煤样的质量。再从由标准煤样绘制的校准图上查得哈氏可磨性指数。

仪器设备

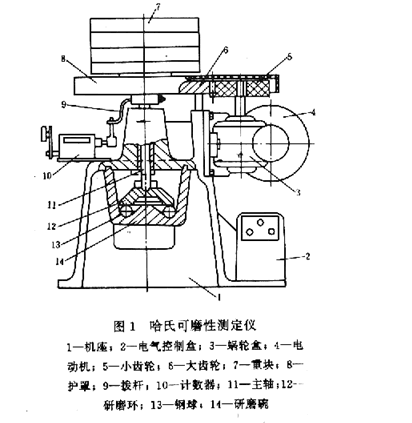

1  哈氏可磨性测定仪（简称哈氏仪）：如图1所示。电动机通过蜗轮、蜗杆和一对齿轮减速后，带动主轴和研磨环以（20+1）r/min的速度运转。研磨环驱动研磨碗内的8个钢球转动，钢球直径为25.4mm，由重块、齿轮、主轴和研磨环施加在钢球上的总垂直力为（284+2）N。

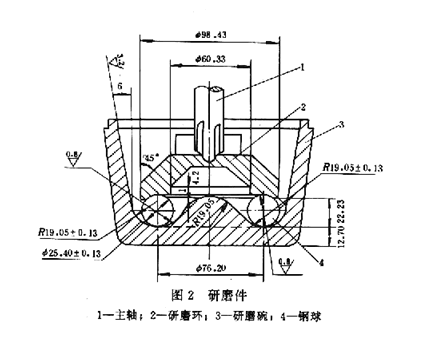

研磨碗与研磨环材质不同，并经过淬火处理，几何形状和尺寸如图2所示。



哈氏仪在用于可磨性指数测定之前，应用标准煤样进行校准。

2  试验筛（GB/T 6003）：孔径为0.071mm、0.63mm、1.25mm，直径为200mm，并配有筛盖和筛底盘。

3  保护筛：能套在试验筛上的圆孔筛或方孔筛，孔径范围13~19mm。

4  振筛机：可以容纳外径为200mm的一组垂直套叠并加盖和筛底盘的筛子。垂直振击频率为149min，水平回转频率为221mm，回转半径为12.5mm。

5  天平：最大称量100g，感量0.01g。

6  托盘天平：最大称量1000g，感量1g。

7  二分器：符合GB 474的规定，分样格槽宽度为5mm。

8  破碎机：辊式破碎机，辊的间距可调，能将粒度6mm的煤样破碎到1.25mm，而只生成最小量的、小于0.63mm的煤粉。
