煤质分析仪器烟灰某粘结指数测定方法GB/T 5447-1997

方法要点：

将一定重量的试验煤样和专用无烟煤，在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，以焦块的耐磨强度，即对破坏抗力的大小表示试验煤样的粘结能力。

专用无烟煤


测定粘结指数专用无烟煤（简称专用无烟煤），符合GB/T 14181规定要求


仪器设备



1本方法需用下列仪器设备：

1.1分析天平：感量1mg。

1.2马弗炉：具有均匀加热带，其恒温区（850±10）℃，长度不小于120mm，并附有调压器或定温控制器。

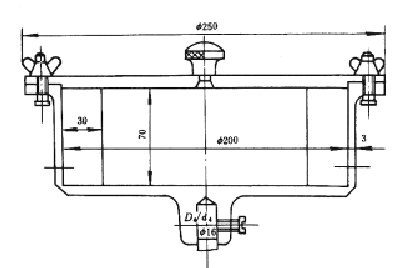

1.3转鼓试验装置：包括两个转鼓、一台变速器和一台电动机，转鼓转速必须保证（50±2）r/min。转鼓内经200mm、深70mm，壁上铆有两块相距180°、厚为3mm的挡板（图1）。

                             图1转鼓

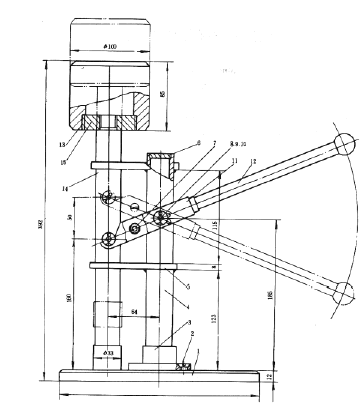

1.4压力器：以6kg质量压紧试验煤样与专用无烟煤混合物的仪器（图2）

                  图2压力器
1——底板；2——沉头螺钉；3——圆座；4——钢管；5——联板；6——堵板；7——支承轴；8——小轴；9——垫圈；10——开口销；11——支撑架；12——手柄；13——压重；14——升降立轴；15——丝堵


2 用具：

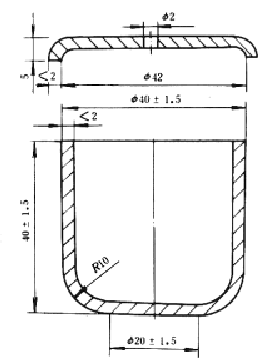

2.1坩埚和坩埚盖：瓷质（图3）

                    图3坩埚和盖

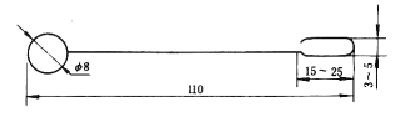

2.2搅拌丝：由直径1mm～1.5mm的硬质金属丝制成（图4）

                     图4搅拌丝
2.3压块：镍铬钢制成，质量为110g～115g（图5）。



                     图5压块

2.4圆孔筛：筛孔直径1mm。

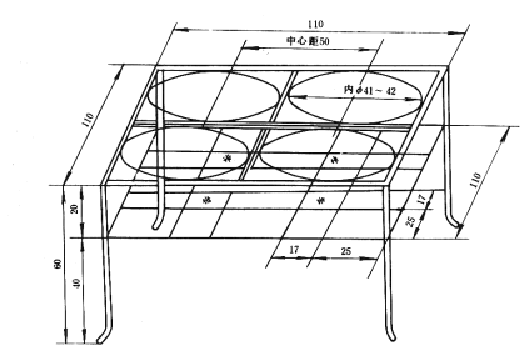

2.5坩埚架：由直径3mm～4mm镍铬丝制成（图6）。

图6 坩埚架示意图


2.6秒表。

2.7干燥器。

2.8镊子。

2.9刷子。

2.10带手柄平铲或夹子：送取盛样坩埚架出入马弗炉用。手柄长600mm～700mm，平铲外形尺寸（长×宽×厚）约为200mm×20mm×1.5mm.


6 煤样



6.1 试验煤样按GB 474制备成粒度小于0.2mm的空气干燥煤样，其中0.1mm～0.2mm的煤粒占全部煤样的20％～35％。煤样粉碎后并在试验前应混合均匀。

6.2 试验煤样应装在密封的容器中，制样后到试验时间不应超过一星期。如超过一星期，应在报告中注明制样和试验时间。



7 试验步骤



7.1 先称取5g专用无烟煤，再称取1g试验煤样放入坩埚（5.2.1），质量应称准到0.001g。

7.2 用搅拌丝（5.2.2）将坩埚内的混合物搅拌2min。搅拌方法是：坩埚作45°左右倾斜，逆时针方向转动，每分钟约15转，搅拌丝按同样倾角作顺时针方向转动，每分钟约150转，搅拌时，搅拌丝的圆环接触坩埚壁与底相连接的圆弧部分。约经1min45s，一边继续搅拌，一边将坩埚与搅拌丝逐渐转到垂直位置，约2min时，搅拌结束，亦可用达到同样搅拌效果的机械装置进行搅拌。在搅拌时，应防止煤样外溅。

7.3 搅拌后，将坩埚壁上煤粉用刷子（5.2.9）轻轻扫下，用搅拌丝将混合物小心地拨平，并使沿坩埚壁的层面略低1mm～2mm，以便压块（5.2.3）将混合物压紧后，使煤样表面处于同一平面。

7.4用镊子（5.2.8）夹压块（5.2.3）于坩埚中央。然后将其置于压力器（5.1.4）下，将压杆轻轻放下，静压30s。

7.5 加压结束后，压块仍留在混合物上，加上坩埚盖。注意从搅拌时开始，带有混合物的坩埚，应轻拿轻放，避免受到撞击与振动。

7.6 将带盖的坩埚放置在坩埚架（5.2.5）中，用带手柄的平铲或夹子（5.2.10）托起坩埚架，放入预先升温到850℃的马弗炉（5.1.2）内的恒温区。要求6min内，炉温应恢复到850℃，以后炉温应保持在（850±10）℃。从放入坩埚开始计时，焦化15min，之后，将坩埚从马弗炉中取出，放置冷却到室温。若不立即进行转鼓试验，则将坩埚放入干燥器（5.2.7

）中。马弗炉温度测量点，应在两行坩埚中央。炉温应定期校正。

7.7从冷却后的坩埚中取出压块。当压块上附有焦屑时，应刷入坩埚内。称量焦渣总质量，然后将其放入转鼓内，进行第一次转鼓（5.1.3）试验，转鼓试验后的焦块用1mm圆孔筛（5.2.4）进行筛分，再称量筛上物质量，然后，将其放入转鼓进行第二次转鼓试验，重复筛分、称量操作。每次转鼓试验5min即250转。质量均称准到0.01g。
