国标煤的视相对密度测定方法提要

称取一定粒度的煤，表面用蜡涂封后，放入密封瓶内，以十二烷基硫酸钠溶液为浸润剂，测出涂蜡煤粒所排开同体积水溶液的质量，计算涂蜡煤粒的视密度，减去蜡的密度后，求出在20ºC时煤的视相对密度。

仪器设备

1  电炉：（500~600）W

2  分析天平：最大称量200g，感量0.0001g

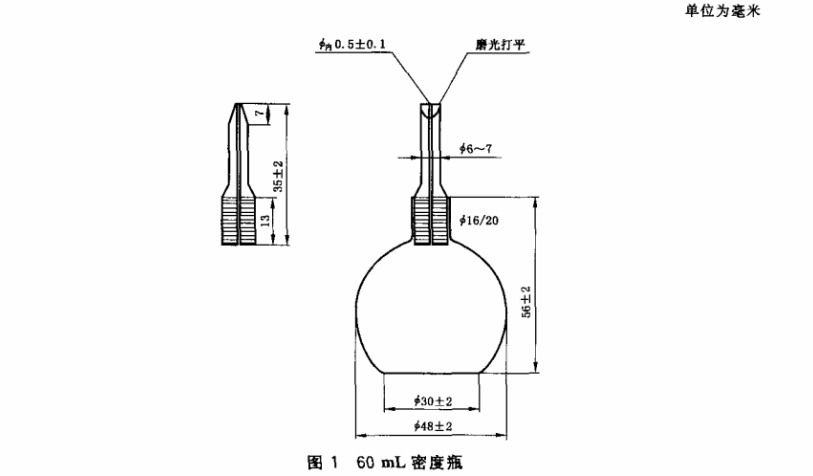

3  密度瓶：带磨口毛细管塞，容量为60ml，见图1



4  水银温度计：（0~100）ºC，分度为0.5ºC；

5  小铝锅；

6  网匙：用3mm*3mm的筛网制成；

7 玻璃板：300mm*300mm两块；

8  筛子：1mm方孔筛一个，10mm圆孔筛一个；

9  塑料布：一块。

试剂

1  优质石蜡：熔点（50~60）ºC；

2  十二烷基硫酸钠溶液：化学纯，配制1g/L水溶液，或按下列方法配制：取20g/L十二烷基硫酸钠溶液3ml用水稀释至60ml，其浓度与1g/L相当。如溶液放置时间长有白色沉淀物，应加热溶解后，冷却至室温使用。

煤样制备

按照GB 482和《煤炭资源勘探煤样采取规程》中的规定，采集有代表性煤样，按照GB 474缩制到粒度小于13mm，从中缩分出一半煤样，用10mm圆孔筛，筛出（13~10）mm粒级煤样并使其达到空气干燥状态，装入煤样瓶中，作为测定视相对密度的煤样。

测定步骤

1  将煤样瓶中的煤粒摊在塑料布上，从不同部位取出（20~30）g煤样，放在1mm方孔筛子上用毛刷反复刷去煤粉，称出筛上物质量，称准至0.0002g（m1）。
      注：对灰分大于30%或硫分大于2%的煤称取（40~60）g，当煤芯煤样量少时，可称单样；对粉碎煤或热稳定性差的煤可用本标准的附录A计算得出视相对密度，但须在报告中注明。

2  将称量过的煤粒置于网匙上，浸入预先加热至（70~80）ºC的石蜡中，使石蜡温度保持在（60~70）ºC，用玻璃棒迅速拨动煤粒至表面不再产生气泡为止。立即取出网匙，稍冷，将煤粒撒在玻璃板上，并用玻璃棒迅速拨开煤粒使其不互相粘连。冷却至室温，称出涂蜡煤粒的质量，称准至0.0002g.

3  将冷蜡煤粒装入密度瓶内，加入十二烷基硫酸钠溶液至密度瓶2/3处，盖塞摇荡或用手指轻敲密度瓶，使涂蜡煤粒表面不附着气泡，再加入溶液至距离口约1cm处。置于恒温器中在（20+0.5）ºC下恒温1h，也可在室温下放置并记下溶液温度。

4  用吸液管滴加溶液至瓶口，小心塞紧瓶塞，使过剩的水溶液从瓶塞的毛细管上端溢出，确保瓶内和毛细管内没有气泡。

5  迅速擦干密度瓶立即称量，称准至0.0002g.

6  空白值的测定，在测定煤样视相对密度的同时，测定空白值。按本标准操作（但不加煤样）测出密度瓶和水溶液的总质量，称准至0.0002g。同一密度瓶连续两次测定值的差值不得超过0.010 0g。
