煤炭化验设备煤的磨损指数测定仪

方法提要

将一定粒度和质量的煤样放入装有4个金属叶片的磨罐中。由传动轴带动旋转12 000r后根据4个叶片的质量损失来计算煤的磨损指数。

仪器设备

1  磨损指数测定仪

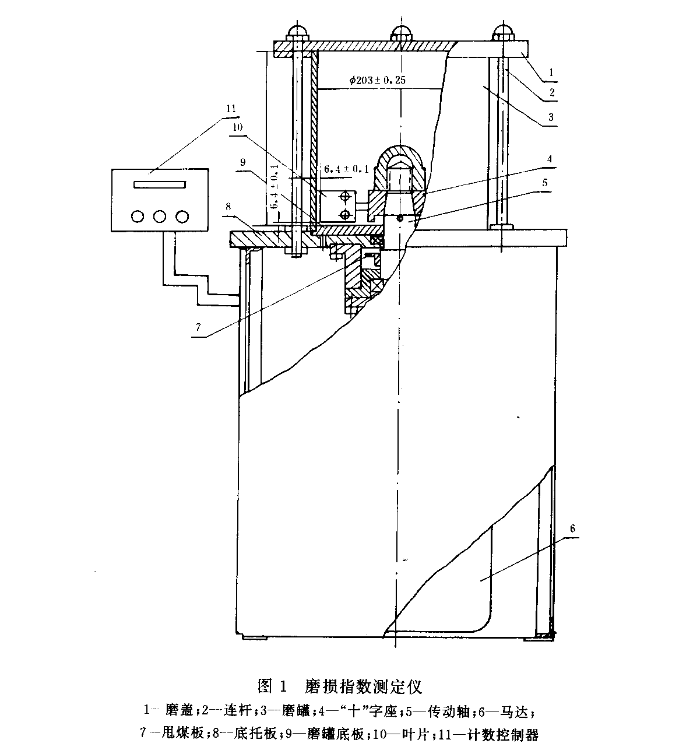

               详见图1



1.1  叶片

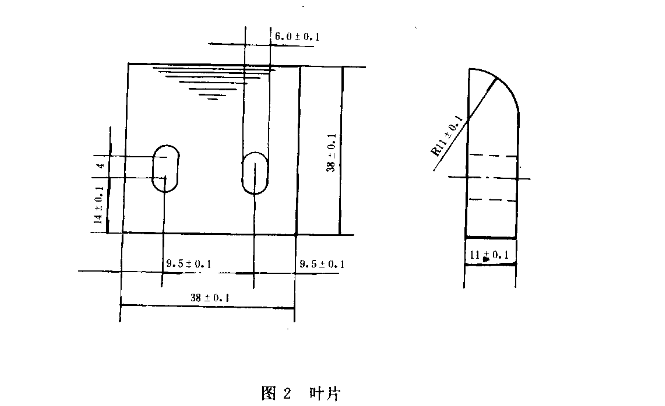

      四个一组的叶片（见图2），尺寸为38mm*38mm*11mm，公差是+#0.1mm。同一组叶片之间质量极差不大于1g。叶片由15#钢（GB 700炭素结构钢）制成。

各组叶片应打号码：如第一组可用1.1、1.2、1.3和1.4编号。

叶片不用时应放入干燥器或浸入油中以防腐蚀。



1.2  磨罐（见图1）

由内径为203+0.25mm，深度为229+0.25mm的罐体3、一个可卸的防尘盖和一个可更换的带有凸台的耐磨底板9构成。

1.3  传动装置

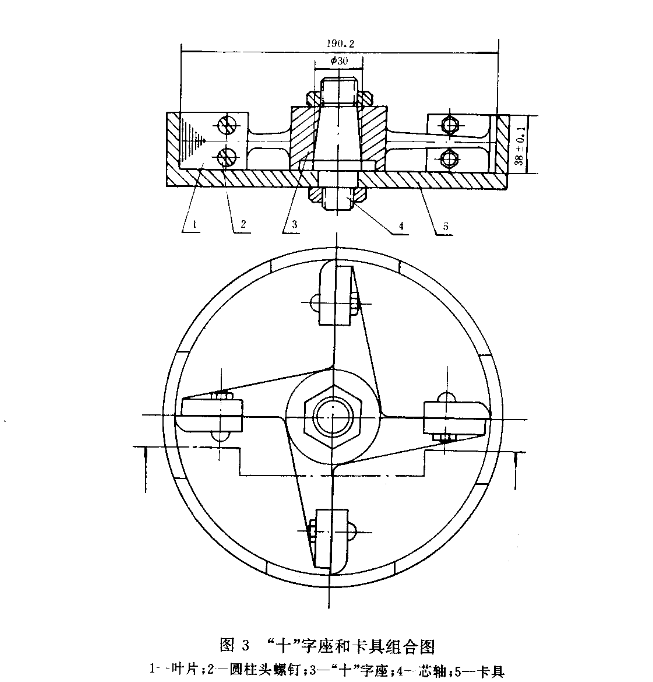

由“十”字座（见图3）和传动轴（见图1）组成。

“十”字座上有4个臂，用M6圆柱头螺钉和螺母将叶片固定在臂上。“十”字臂上有长形的螺钉孔，其长度应便于调节叶片的位置。

传动轴由转速1450+30r/min，功率不小于2.0KW的电动机驱动。



1.4  计数控制器

计数控制器应符合下列规定：

a.  能显示仪器运转的转数；

b.  当转数达到12000+20r时能使仪器自动停止；

c.  当仪器暂停后再启动时指示转数可累加，直至12000+20r自动停止。

1.5  卡具（见图3）

用于在“十”字座上确定叶片的安装位置。卡具的尺寸应使叶片固定在“十”字臂上时，叶片能触及卡具的壁和底。当“十”字和叶片组合件移入罐内时能保证叶片与罐壁和磨罐底板之间有6.4+0.1mm的间隙。

2  塞规

用于检查叶片与罐壁和磨罐底板之间的间隙。

3  颚式破碎机

能将煤样破碎到9.5mm以下。

5  架盘天下

最大称量5kg，质量10g。

6  分析天平

最大称量200g，感量0.1mg。

7  二分器

符合GB 474要求，能缩分粒度小于9.5mm的煤样。

8  试验筛

筛孔为9.5mm和13mm的圆孔筛，符合GB 6003和GB 10612的规定。

9  细铜丝刷

用于清扫叶片

10  玻璃干燥器

用于存放叶片。
