少量煤样烟煤胶质层指数测定方法  MT 29-77

本标准适用于 煤田地质勘探煤样量不足时测定烟煤胶质层指数，但不做仲裁用。

方法要求：本标准是以GB 479-64 烟煤胶质层指数测定装置为基础，用小型砖垛、煤杯、砝码，以少量煤样测定烟煤胶质层指数。

一、仪器设备和材料

1、仪器设备

（1）采用复式胶质层测定仪测定胶质层指数。仪器有带平衡铊和不带平衡铊的两种类型。

（2）煤杯的规格如下：

         材质：45号钢

         外径：60毫米

         杯底内径：29毫米

         从距杯底50毫米处至杯口内径：30毫米

         从杯底到杯口的高度：110毫米

         煤杯使用部分的杯壁应当光滑，不应有条痕和缺凹。每使用五十次后，应检查一次煤杯使用部分的直径，检查时，顺其高度每隔10毫米测量一点，共测六点，测得结果的平均数与平均直径（29.5毫米）相差不得超过0.5毫米。煤杯底不得有高度氧化层化层堵塞析气孔。

         杯底和压力盘的规格及其上面的析气孔的布置方式 。

 （3)“胶质层层面探针”（简称“探针”），由钢针和铝制刻度尺组成。钢针直径为1毫米下端是钝头。刻度尺上刻度的单位为1毫米，刻度线应平直清晰，线粗0.1~0.2毫米。对于已装好煤样而尚未进行试验的煤杯，用探针测量其纸管部位置时，刻度指针应指在零点上。

（4）胶质层仪器的加热装置由上部砖垛、下部砖垛和电热元件组成。砖垛质量应符合YB 395-63粘土质耐火制品。

（5）调压变压器：容量5千伏安。附电流表0~30安，电压表0~250伏。也可用程序控温自动记录仪或其他调温仪器，控制加热温度。

（6）电热元件：采用硅碳棒，应能符合第21条规定的升温速度及温度要求。

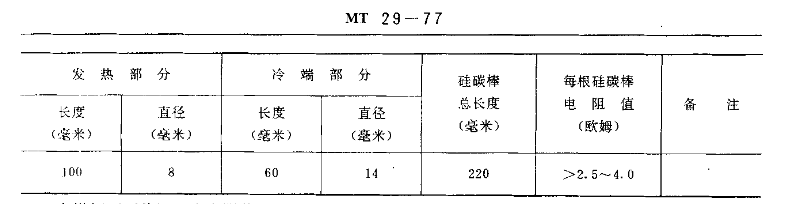

       硅碳棒的规格和要求如下表：



在煤杯下面装置两支电阻值和相近的硅碳棒，串联使用。其线路连接法。联接时，用厚为0.2~0.4毫米不锈钢、铝或铁制夹子。硅碳棒间中心距离约为25毫米，硅碳棒不需用瓷管或石英管套上。

（7）热电偶及高温计：精度为1级的高温计。附能测量到650ºC相应的热电偶。

2、材料

（1）上下垫：煤杯内用厚为0.1~0.3毫米、直径为28毫米的薄石棉圆垫。

（2）周围纸：用长约95毫米、宽为54~58毫米的滤纸条。

（3）纸管：直径2.5~3.0毫米、高约55毫米香烟纸制。

（4）记录纸：用毫米方格纸。
