MT 29-77 少量煤样烟煤胶质层指数测定方法

二、试验准备

3、测定进行时，煤样横断面上所承受的压强（P）应为1.0公斤/厘米²。

压强检查方法如下：

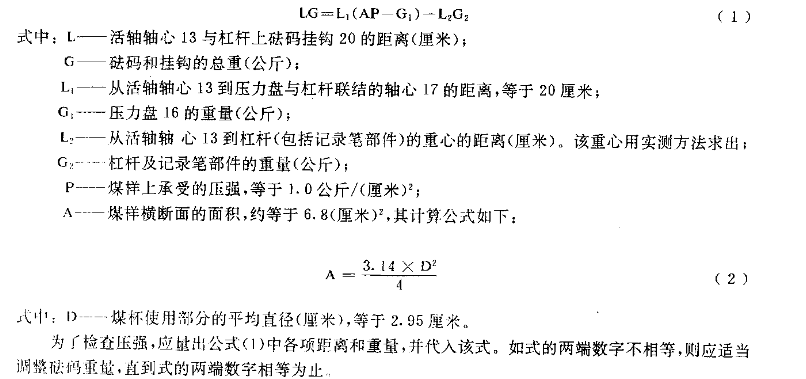

（1）不带平衡铊的仪器用下列公式检查压强：



（2）带平衡铊的仪器，首先调节平衡铊的位置，使其与带压力盘和记录笔部件的杠杆平衡（两边力矩相等，杠杆成水平），再将平衡铊固定。用下列公式检查压强：



（3）的两端数值 相等为止。

4、热及高温校正后使用，并附以温度校正表。至少每季度校正一次，在每次更换或重焊热电偶后，应重新校正。

5、制备胶质层测定用的试样时，先将试样破碎至粒度小于3毫米，用1.4比重液进行减来后，再将其制成粒度小于1.5毫米，以供试验用，试样必须严格防止氧化，为此，试样应装在严密、避光的容器中，储存在阴凉处。

6、用香烟纸在光滑的细钢棍上，粘制一个测定胶质层层面用的直径为2.5~3.0毫米、高度约为55毫米的单层纸管，应能很容易把钢棍从纸管中抽出来。

7、用厚度为0.1~0.3毫米的石棉纸做两个直径为28毫米的石棉圆垫，在上部石棉圆垫中间有供第6条所述的纸管穿过的小孔。

8、在试验前应仔细将煤杯、杯内壁、杯底及压力盘上所附着的焦悄、炭黑等用金钢砂布清除干净，并把各部件的表面擦光。如杯底及压力盘的孔堵塞时，用针穿通各析气孔。

9、将杯底放入煤杯中，务使其顺杯底沟槽落到尽底。先把下部石棉圆垫铺在杯底上，再在杯内下部沿杯壁围上一条宽约55毫米、长约95毫米的滤纸条，把带有香烟纸管的钢棍放在下部石棉圆垫的中央，用固定导板把钢棍固定，并保持垂直状态。

10、将容器内的试样以不同的方向向翻转数次，使其充分混合均匀后，称量出两份煤样，每份试样重量为23+0.2克。

11、将每份试样分两次装入煤杯中，每装一次用金属针平整煤面，但不得捣固。

12、试样装完后，将固定导板暂时取下，再仔细平整好煤面，把上部中间带孔的石棉圆垫小心地铺在煤样，并将滤纸边折于石棉圆垫上，再放上压力盘，装上固定导板，用螺丝固定。

13、将装好的煤杯放入上部砖垛的炉孔中，把压力盘与杠杆连接好，压力盘应垂直放置在煤杯中间，防止碰杯壁，挂上砝码，并把杠杆调节到水平。

14、如试样在试验中或已知生成流动性很大的胶质体时，在装样时，应用石棉绳或玻璃丝布，在滤纸和上部石棉圆垫上沿杯壁转一圈，再放上压力盘，使石棉绳或玻璃丝布把压力盘与煤杯之间的缝隙严密地堵起来。

15、在整个装样过程中，香烟纸管应保持垂直状态。将细钢棍从煤杯纸管中轻轻抽出（稍加旋转），勿使纸管抽出或煤样落入纸管中。否则，应重新装样。然后，将热电偶插入煤杯测温孔底部。

16、用探针通过固定导板小孔，插入纸管内，探针与下部石棉圆垫接触，此时，探针标尺读数应为零，如不在零点，应加以调整。

17、检查线路，分清指示前杯和后杯温度的热电偶和控制电钮，并记录煤杯编号和热电偶编号。

18、将记录纸烧在记录转筒上，记录纸的宽度与记录转筒的高度相同，其长度略大于转筒圆筒，并使该纸上所有水平端在接头处彼此衔接，调节记录转筒的高低，使其能同时记录前、后杯的两个体积曲线。

19、检查记录转筒的运转情况是否正常，应以记录转筒的转速在130分钟时记录笔能绘出长度为130+2毫米的线段为准。每月应检查一次记录转筒转速，检查时，应至少测量70分钟所绘出的线段的长度，并调整到合乎标准。
