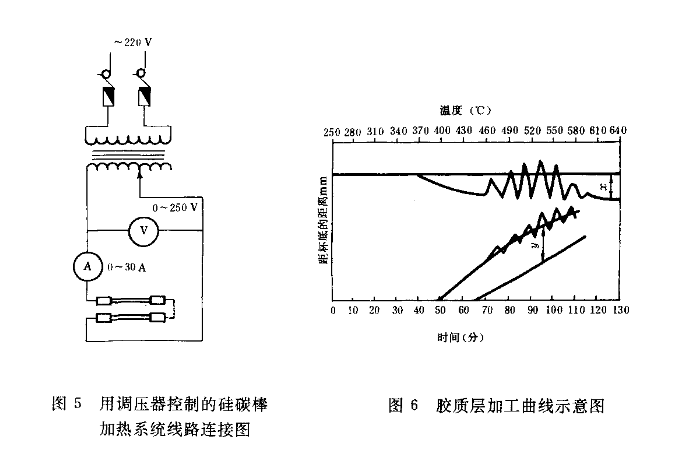

29、由记录转筒取下记录纸。在体积曲线上方水平方向标出温度（按本标准第21条所达到的温度），在下方水平方向标出时间。在体积曲线的下面，根据测得胶质层上、下部层面的数值（纵坐标）与对应的时间（横坐标）标出各点，分别以平滑的线加以连接，得出上、下部层面曲线。如按上法连成的层面曲线呈之字型，则应另外通过之字型的中间部分，连成平滑曲线做为最终的层面曲线。

30、量取胶质层上、下部层面曲线之间的最大距离（读准到0.5毫米）作为胶质层最大厚度以符号Ys表示。

31、量取体积曲线的终点线与零点线间的垂直距离（读准到0.5毫米）作为最终收缩度以符号Xs表示。

32、按上述规定整理完了曲线图，应标明试验的号码，贴于记录表上一并保存。

33、体积曲线类型与GB 479-64烟煤胶质层指数测定方法第45条相同 。

34、如果测得的胶质层厚度为零是地，在报告Ys值时，应注明焦块的熔合状况。如呈粉状的或凝结的等。

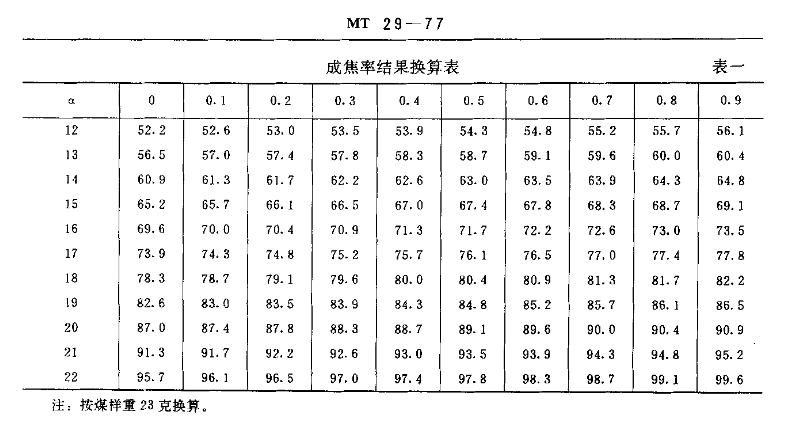

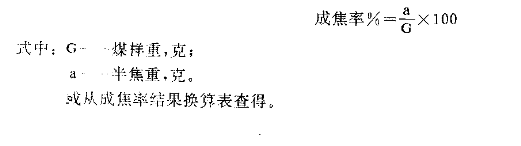

35、成焦率按下式计算：

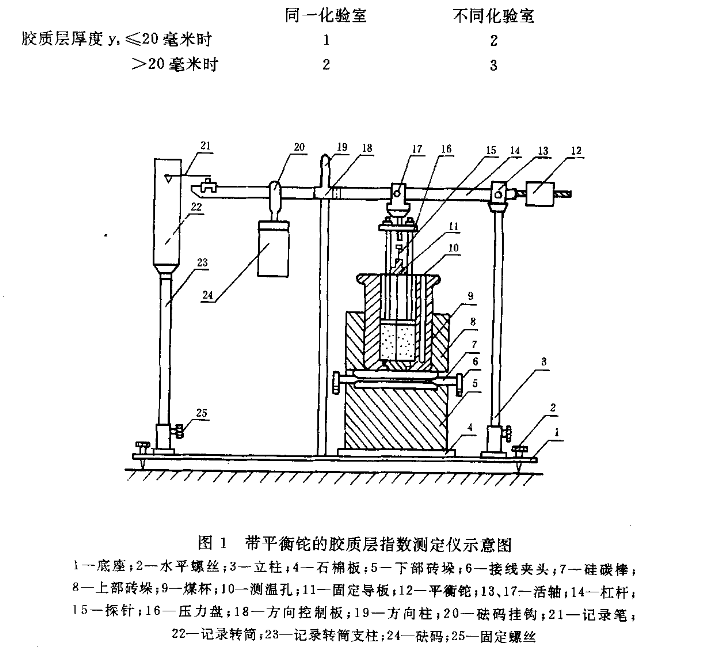

36、同一化验室和不同化验室允许差不应超出下列规定：
