一、试验目的

1  掌握测定烟煤粘结指数的原理、方法和具体步骤

2  了解烟煤粘结指数中在中国煤炭分类中的应用


二、试验原理

      把一定质量的试验煤样和万历无烟煤，在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度试验，以焦块的

耐磨强度，因此，烟煤粘结指数试质是试验烟煤样在受热后，煤颗粒之间或煤料与惰性组分颗粒间结合牢固程度的一种度量，它是各种物

理和化学变化的统计结果。


三、试验仪器、设备、试剂

1  电子天平：感量0.001g

2  智能马弗炉

3  搅拌丝

4  压块

5  压力器

6  瓷质坩埚和坩埚盖

7  坩埚架

8  粘结指数测定仪


四、试验内容与步骤

1  称取5g无烟煤，再称取1g试验煤样放入坩埚，用搅拌丝将坩埚内的混合样搅拌2min。

2  用镊子加压块于坩埚中央，然后将其置于压力器下压30g，加压时防止冲击，加压结束后，压块仍留在混合煤样上，加上坩埚盖。

3  将坩埚放入预先升温到850ºC。从放入坩埚开始计时，焦化15min之后取出坩埚冷却至室温，取出压块，当压块上附有焦屑时，

应刷入坩埚内，称量焦渣总量，然后将其放入转鼓内进行第一次转鼓试验，转鼓后的焦块用1mm的圆孔筛进行筛分，在称量筛上部

分的质量，然后放入转鼓进行第2次转鼓试验，重复筛分，称量操作，每次转鼓试验5min，即250r。称量准确至0.01g。


五、试验记录

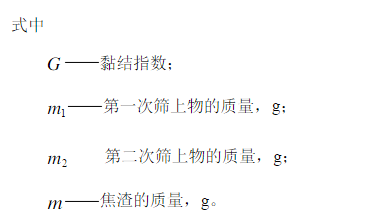

按下式计算

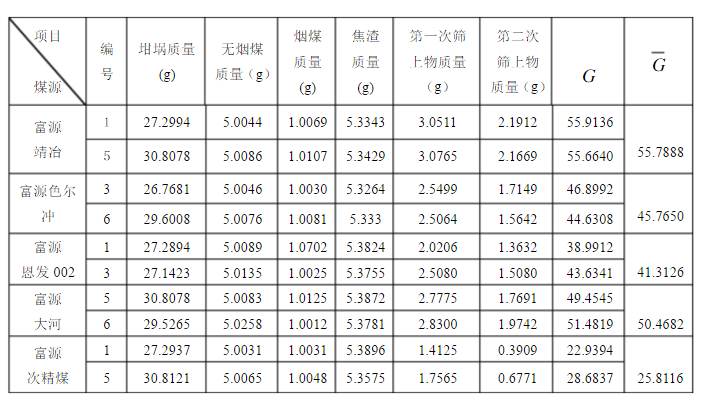

试验记录表见附表




六、精密度

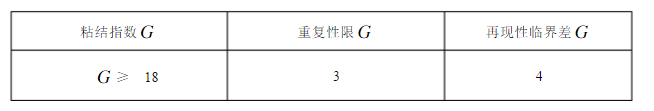

七、数据分析和总结

数据显示富源靖台、富源色尔冲、大河精煤的粘结指数在重复性限范围内，富源恩发、富源次精煤不在重复范围内，但误差不是

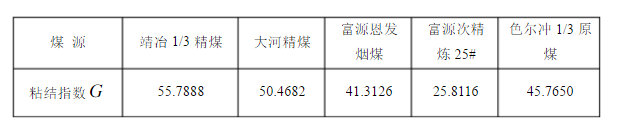

太大。在粘结指数的测定中我们因没有对坩埚架造成六个坩埚炸裂。统计结果见附表
