一、试验目的

1  掌握胶质层指数测定的原理、方法及具体操作步骤。

2  了解胶质层指数测定仪的构造以及在加热过程中煤杯中煤样的变化特征。


二、试验原理

      将煤样装在钢杯中上加恒压，由底面单侧加热，钢杯置入一定规格的技术指标的带孔的耐火砖中，以一定的加热速度升温，此

时传入杯内的温度，由上而下开始递增，因为用单侧加热时，周围散热条件较好，在煤杯内的煤样就形成一系列温度自下而上递降

的等温面，当加热到一定温度时，因为最上面的煤样还不到软化温度，所以保持原样不变，中间一部分则因为有了软化温度，而形

成了沥青状的胶体；而下面一部分则因到达固体温度，而由胶体变成了半焦，因此煤样中形成了半焦层，胶质层和未软化的煤样层。


三、试验仪器、设备、试剂

1  胶质层指数测定仪

2  程序温控仪

3  煤杯、探针


四、试验步骤

1  准备工作就序后，通电加热，控制杯底升温速度，为了试验方便，在煤杯温度最好保持一致，时间的记录以时钟为准。

2  加热速度规定如下：在最初30分钟内，以大约8度每分钟的速度把温度升到250ºC，在250ºC以后为3ºC/min，每10min记录一项温度。

在350ºC到600ºC期间，试际温度与应达到的温度不应超过10ºC，否则试验作废，在试验中应按时记录温度和时间； 时间是从250ºC开

始计算，以min为单位。

3  在温度达到250时，化上一条“零点线”再将笔尖对准起点，开始记录体积曲线。

4  对一般试验煤样，测量胶质层层面时体积曲线开始下降到30min开始，到达约650ºC时停止。

5  测量胶质层上部层面时将刻度尺放在压板上，将探针放在压板和压力盘上的专用小孔小心的插入纸管中，轻轻往下探测，直到其下端

接触到胶质层层面（手感有阻力时）读取层面到杯底的距离，记录时尖数据。

6  探针穿透胶质层中抽出时，应缓慢小 心从事。


六、试验记录

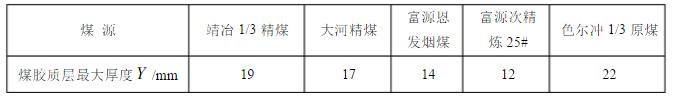

试验记录表见附表



七、数据分析和总结

结果显示煤样的体积曲线画不出来，测出的数据误差较大，统计结果没有可靠性。分析原因：煤样粒度过大，煤样混合不均匀，煤样制备

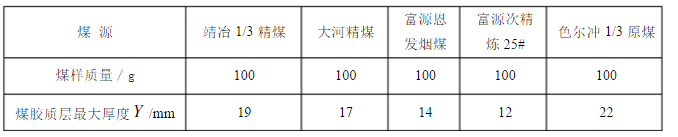

带来误差，胶质层指数测定仪存在误差。统计结果见附表
